储存设备规划

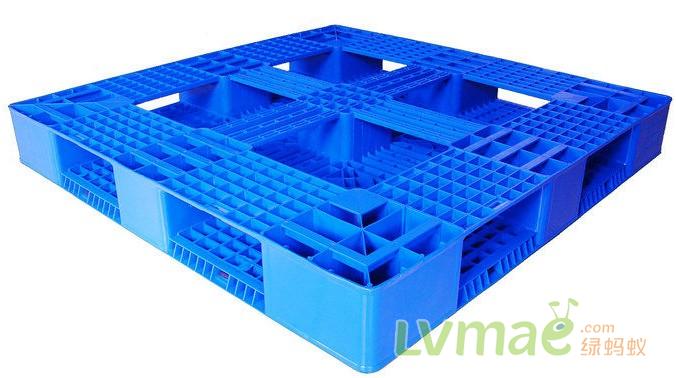

托盘，托盘为单面使用四向进又，托盘载重能力为500 kg，托盘尺寸为1 400 mm ×1 100 mm，托盘厚度为130 mm。因货物高度达1．5 m，高度较高，为保证堆码及存放安全，每托盘内的货物仅按一层码放，每层可码放6箱货物。
货架，货架采用横梁式货架。共有56个货架，货架外围尺寸为长2 900mm、宽1 200 mm、高3 500 mm；内围尺寸为：长2 800mm、宽1 1O0 mm、高3 400 mm。 货格高度为1 550+130=1 680 mm，货架分为上下两层，共两个货格；每货格码放两个托盘，具体尺寸为2800mm×1100mm.码放货物以后的实际高度为1 680×2=3 360mm，小于货架高度。货架采用横梁组合式。货架的整体形位尺寸完全按照自动立体仓库的要求设计，满足立体库设备长期自动运行的需求。每个货架每单位货格可以码放两个托盘，每托盘码放6箱货物，每货架分上下两层，即两个货格，则每货架可以码放货物24箱，共需2 123／24=88．46=89个货架，分10排码放，5巷道，每排89／10=9个货架，因此一个货架区域总长度为9×2 900(货架外围尺寸)=26100mm=26.1 m 。
装卸搬运设备规划
需要考虑的因素首先要满足日用消费品成批连续装卸的需要。日用消费品一般重量少、件数多、批量大，最好选择能连续完成装卸、搬运、堆码作业的装卸方案，以减少辅助作业的人力和时间。其次装卸机械的外形应与运输工具相适应。日用消费品在铁路上多采用棚车一类的运输工具，在选择日用消费品装卸机械时，其外形尺寸与机械自重应与棚车等运输工具的作业相适应。
再者需满足日用消费品种繁多、形状各异的特点。为提高装卸机械的利用率，最好能配备多种属具，同时也可减轻工人的劳动强度和提高作业效率。最后要求装卸作业平稳、可靠、安全、操作灵活。由于日用消费品中有些是伯压易碎的，有些是不能倒置的，有些是伯撞击的，有些又具有腐蚀性等。因此，装卸机械应能满足上述要求。
装卸机械类型的选择规划

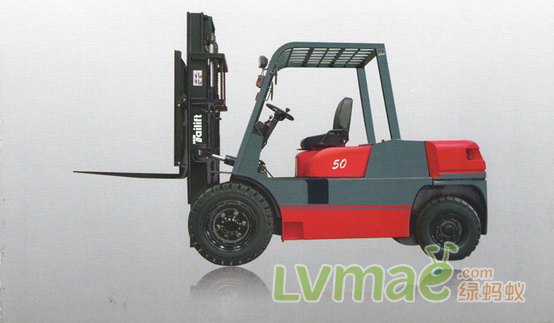

叉车主要用于堆放、卸货作业和搬送、移送作业。是应用最广泛的装卸机械。可以选择平衡重量式叉车、前移式叉车和侧面叉式叉车。因为平衡重量式叉车在场所，作业方面有通用性的特长；前移式叉车有在室内使用的特长；侧面叉式叉车，有叉运长尺寸商品的特长。巷道式或桥式堆垛起重机主要用于货架--托盘系统储存单元化商品的仓库中商品的存取。与滚柱式输送机相衔接，可构成一个完整的商品出入库运输系统。
输送设备设计，输送机适宜于搬运距离较长的场所使用，但在作业的机动性和灵活性方面都不如叉车，输送机本身不能解决商品的装卸问题，它必须与其它机械(如装车机、卸车机等)配合使用，才能提高其机械化作业水平。我们采用滚柱式输送机、链板输送机和平型狡带输送机。输送机的结构型式取决于商品的形状、重量及工作路线。对于箱装、袋装或无包装商品，可采用滚柱式输送机。链板输送机比较坚固，能承受冲击载荷、输送机可以有较大的倾斜角度。但与功率相同的胶带输送机相比，其自重量大，且工作速度低。根据货运量的大小及具体条件的不同，输送机可单个使用，也可由几种不同型式的输送机组合使用。
